高周波(RF)/高速通信プローブコネクタ、スイッチ、基板用

製品概要

高周波プローブは、直接基板へのコンタクトやRFスイッチ、同軸のコネクタ接続などでRF通信接続が可能な検査用プローブです。
テストポイント、コネクタ形状に応じた様々な周波数(2～18GHz)、先端形状の標準品を提供しております。
耐久性、信頼性の高いテストプローブを使用することによりテストポイントからシステムまでの伝送において、
精確で安定した通信、検査環境の構築を行います。

使用例：RF特性検査、アンテナ検査、高速通信検査

商品ラインナップ

コネクタ用プローブ

自動車産業、通信機器、民生用電子機器に搭載されたコネクタや小型スイッチ付きのコネクタに適合する様々な標準ラインナップを用意しております。

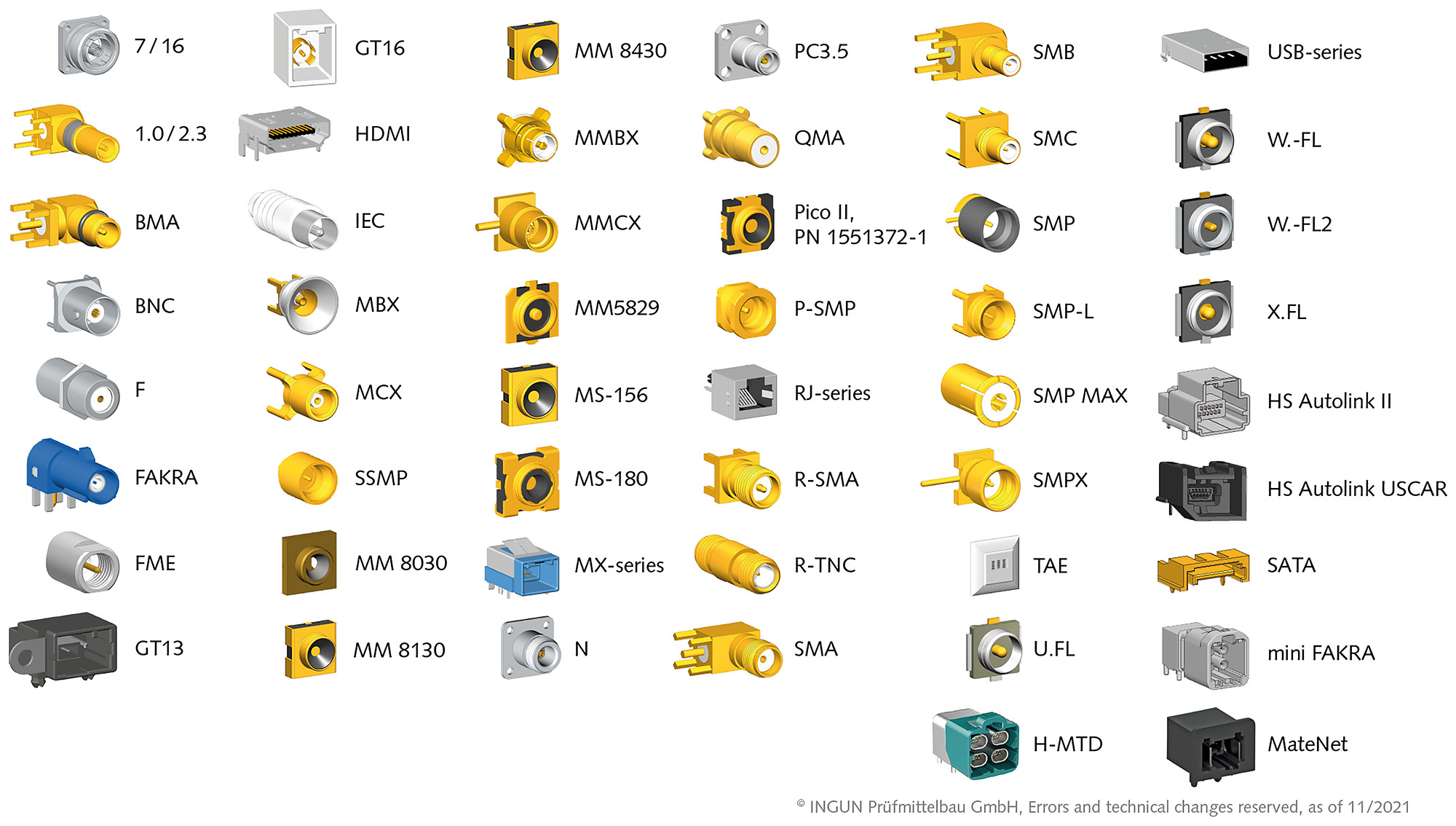

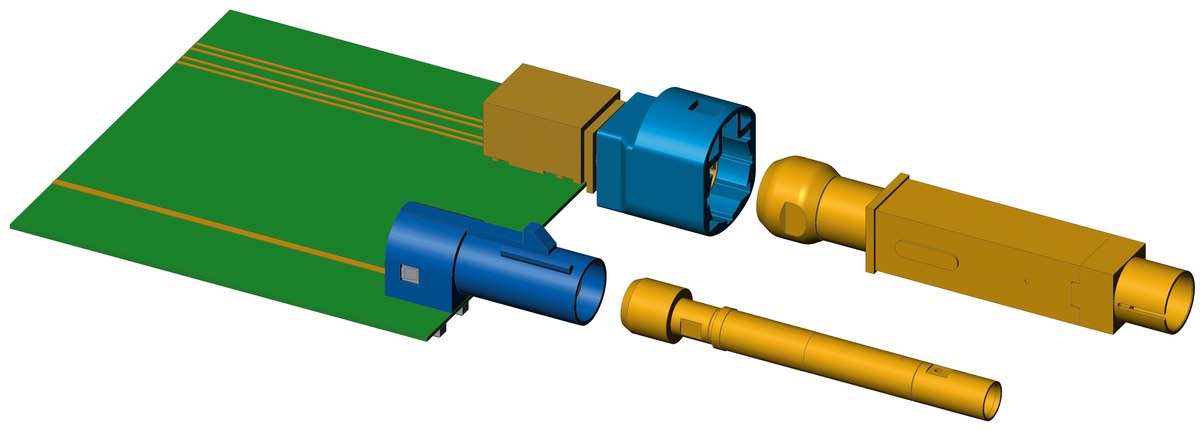

対応コネクタ一覧 コネクタ用プローブ（HSD・FAKRA対応）

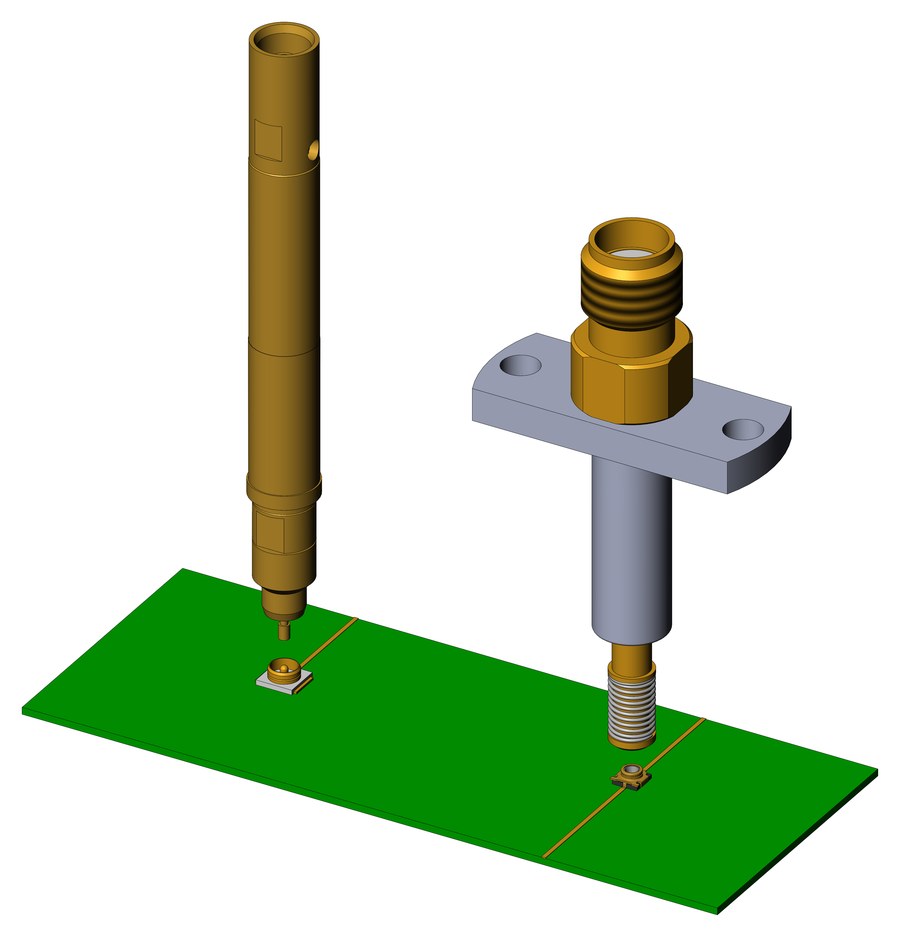

U.FLプラグコネクタ・MM8030スイッチ用プローブ

基板用プローブ

テストポイントのレイアウトに基づいて設計された様々なプローブを用意しております。

INGUNのRFテストプローブは、以下のPCBテストポイントに対応しています

高さ違いのコンタクト（2段当て）
接地リング（GNDリング）が閉じた同軸構造のテストパッド
グランドリングで信号を囲んでいるタイプ
接地リングが開いた同軸構造のテストパッド
信号配線が外側へ引き出されているタイプ
信号配線が外側へ連続して引き出されているタイプ
基板エッジに接触するタイプ

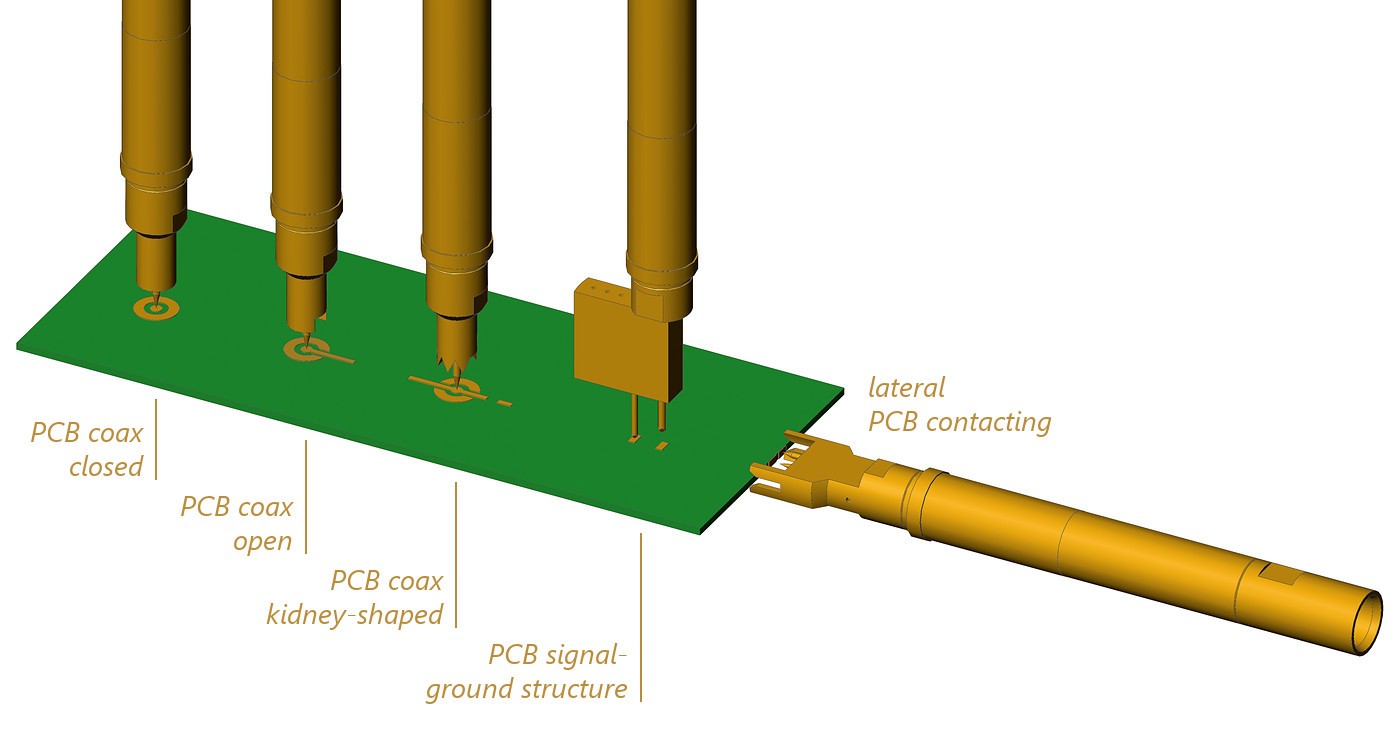

基板用RFプローブ

■ 基板用プローブの選定条件

RFテストプローブには、さまざまな試験要求に最適に対応するため、多くのバリエーションが用意されています。

選定時には次の要素を考慮します。

  • 接触するテストポイントの種類
  • 周波数およびデータレート
  • 実装スペース（利用可能な設置面積）
  • 周囲環境条件

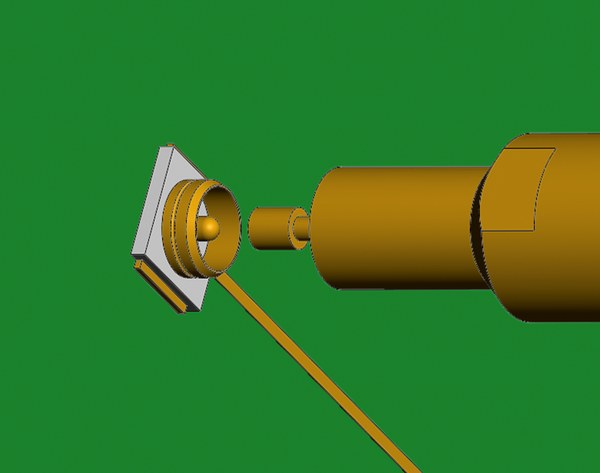

 同軸テストポイント（U.FL）へのRFテストプローブ接触例

例：U.FL

同軸（Coaxial）テストポイント

回転式（Rotationally symmetrical）RFテストプローブを使用します。

同軸テストポイントの例：

  • SMAコネクタ
  • U.FLコネクタ
  • 小型RFスイッチ

プローブ先端は各コネクタ形状に合わせて最適化されています。

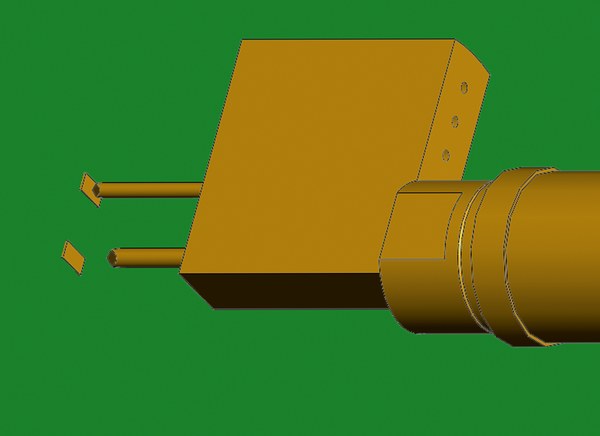

PCBのSignal-Ground構造へのRFテストプローブ接触例

例：PCB Signal-Ground Structure

位置決め型（Position orientated）テストポイント

非回転式（Non-rotating）RFテストプローブを使用します。

位置決めが必要なテストポイントでは、接触方向が決まっているため、プローブ先端が回転しない構造になっています。

例：

  • PCBのSignal-Ground構造
  • RFテストパッド
  • 差動パターン

■ 基板用プローブの商品バリエーション

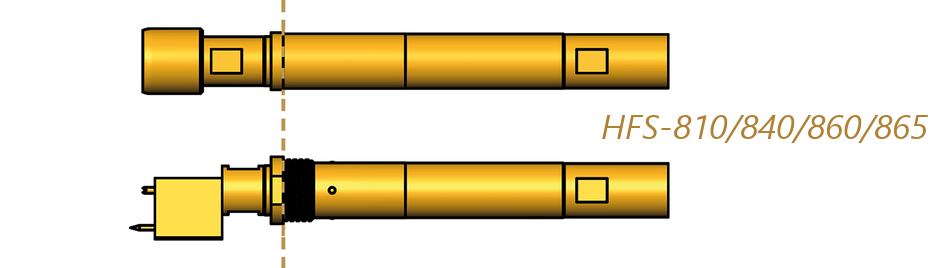

Standard HFS Standard HFS RFプローブ HFS-810/840/860/865

標準RFプローブ

同軸タイプおよび位置決め型テストポイント向けの標準RFプローブです。

  • さまざまな周波数帯に対応
  • プローブはレセプタクル（ソケット）へ圧入またはねじ込みで取り付け
  • 基板パッドなどの位置決め型テストポイントでは、向きを合わせて取り付ける
  • 同軸テストポイントの取付公差を吸収するため、固定式またはフローティング式のマウントを選択可能
  • テスト装置との接続にはMCX・MMPX・SMPMなどのコネクタを使用

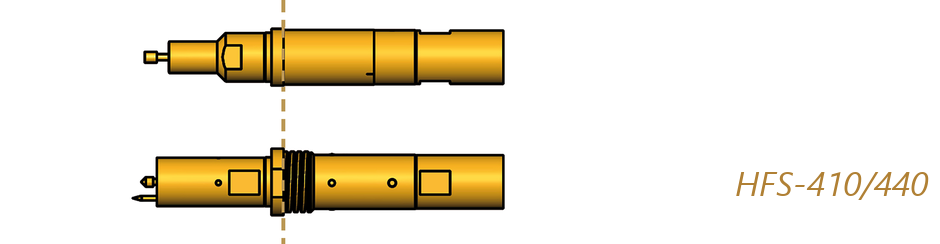

Short HFS Short HFS RFプローブ HFS-410/440

短型RFプローブ

スペース制約がある用途向けの短寸法RFプローブです。

用途例：

  • 治具内の高さ制限が厳しい
  • 標準RFプローブが入らない
  • 高密度実装基板

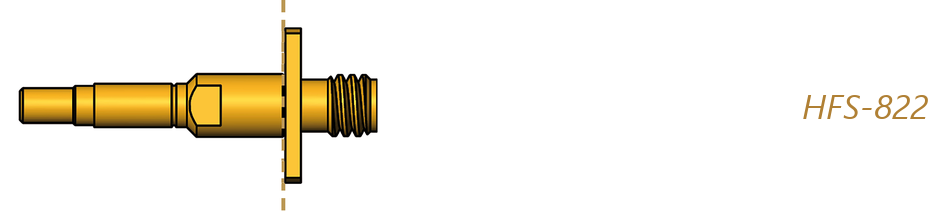

Flange HFS Flange HFS RFプローブ HFS-822

固定フランジ付きRFプローブの特徴

  • ケーブルが動かない状態で測定可能
  • 信号伝送特性を安定化

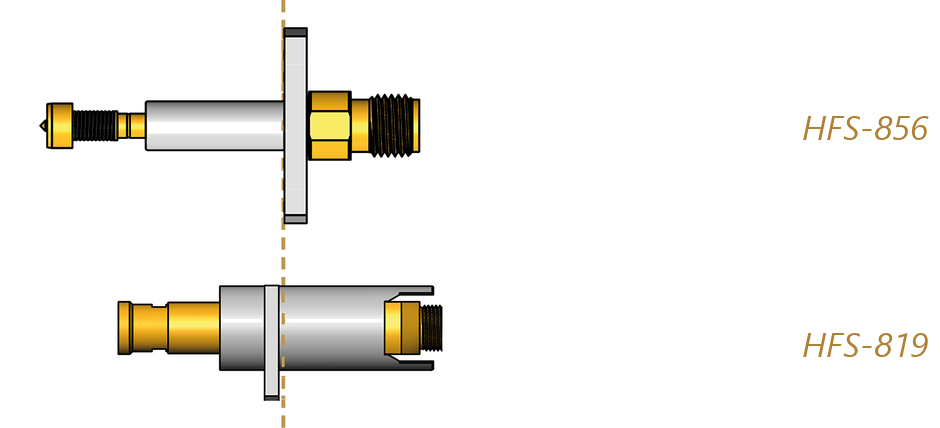

Flange HFS RFプローブ HFS-856/819

フランジ付き＋フローティングコンタクトチップの特徴

  • 先端が自由に動くためテストポイントへの追従性が高い
  • 安定した繰り返し測定が可能

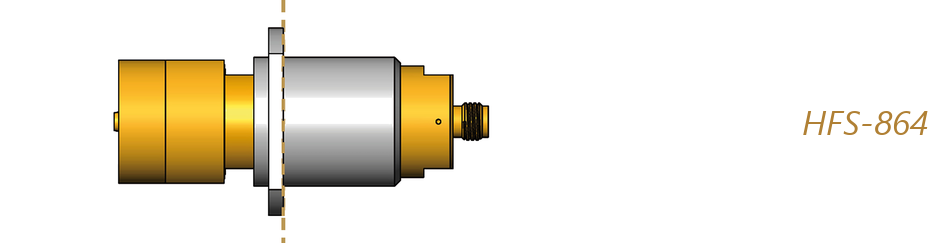

Diverse HFS Diverse HFS RFプローブ HFS-864

特殊RFプローブ

  • ダイポール測定（ケルビン測定）：4端子測定による高精度測定
  • PIM対応測定（PIM：Passive Intermodulation）：携帯基地局やアンテナで重要な特性

商品スペック一覧

Standard RF test probes:
標準RFプローブ		 Short RF test probes:
短型RFプローブ		 Flange RF test probes:
フランジ付きRFプローブ		 RF test probes misc.
特殊RFプローブ		 カタログ
ダウンロード
掲載ページ
シリーズ HFS-810 HFS-840 HFS-860 HFS-865 HFS-890 HFS-410 HFS-440 HFS-819 HFS-821 HFS-822 HFS-823 HFS-852 HFS-856 see below
周波数またはGbit/s 2 GHz 4 GHz 6 GHz 12 GHz 18 GHz 2 GHz 4 GHz Gbit/s Gbit/s 6 GHz 8 GHz 12 GHz 12 GHz see page
コンタクト時のケーブル動作 yes yes yes yes yes yes yes yes yes no no yes yes see page
画像 HFS-810 RFテストプローブ HFS-840 RFテストプローブ HFS-860 RFテストプローブ HFS-865 RFテストプローブ HFS-410 RFテストプローブ HFS-440 RFテストプローブ HFS-819 RFテストプローブ HFS-821 RFテストプローブ HFS-822 RFテストプローブ HFS-823 RFテストプローブ HFS-852 RFテストプローブ HFS-856 RFテストプローブ RF test probes misc. RFテストプローブ
プラグコネクタ 1.0/2.3 ○ P.69
7/16 HFS-864 P.76
BMA ○ ○ P.65
BNC ○ ○ P.67
F HFS-409 P.96
FAKRA ○ ○ ○ ○ ○ DPS-465 P.103
mini-FAKRA HFS-807
DPS-465		 P.99
FME ○ P.75
GT13 ○ ○ P.109
GT16 ○ P.111
HDMI PS-HDMI P.130
H-MTD HFS-802 P.120
HSD ○ P.115
IEC HFS-409 P.95
MBX ○ ○ P.31
MateNet P.121
MCX ○ ○ ○ P.34
SSMP ○ P.50
MM5829 ○ P.88
MMBX ○ ○ P.27
MMCX ○ ○ ○ P.29
MX-Serie ○ P.121
N ○ ○ P.73
PC3.5 ○ P.60
P-SMP ○ P.52
QMA ○ P.61
RJ-Serie PS-RJ P.131
R-SMA ○ P.91
R-TNC ○ ○ P.92
SMA ○ ○ ○ ○ ○ P.55
SMB ○ ○ ○ ○ P.40
mini-SMB HFS-858 P.39
SMC ○ P.43
SMP ○ ○ P.47
SSMP ○ P.50
SMP-L ○ P.49
SMP-MAX ○ P.51
TAE PS-TAE P.130
U.FL ○ ○ ○ ○ ○ ○ ○ ○ ○ P.79
USB-Serie ○ PS-USB P.130
W.-FL ○ ○ P.86
W.-FL2 ○ ○ P.86
X.FL ○ ○ P.86
RFスイッチ MM8030, MM8130, MM8430 ○ ○ ○ ○ ○ P.137
MS-156, MS-180 ○ ○ P.143
Pico II, PN 1551372-1 ○ P.146
基板 Dipole probes
/ Kelvin measurement		 HFS-010
HFS-110
DPS-215
DPS-465		 P.169
PCB-koax-closed ○ ○ ○ P.150
PCB-koax-kidney ○ ○ ○ ○ P.155
PCB-koax-open ○ ○ ○ ○ P.152
PCB-GSG / PCB-GGSGG ○ ○ HFS-836 P.161
PCB-SG ○ ○ HFS-837 P.158
PCB-Side ○ ○ ○ P.167
