大電流（高電流）プローブ端子、バスバーコンタクト

製品概要

大電流プローブは、端子、接点、バスバーなどの電子部品に接触させながら大電流を供給させ、
電気的検査をするために使用されます。

内部抵抗が低く設計されており、精密な伝送、測定を行うことが可能で、
定格電流20～400Aまでの標準ラインナップを提供しています。

また接触対象となるテストポイントに応じて、さまざまな先端形状、先端径、バネ力、材質のプローブをご用意しております。
最適に選定されたテストプローブ仕様により、再現性のある信頼性の高い接触を実現します。

使用例：エージング検査、バーイン検査、フォーメーション検査、DCIR測定検査

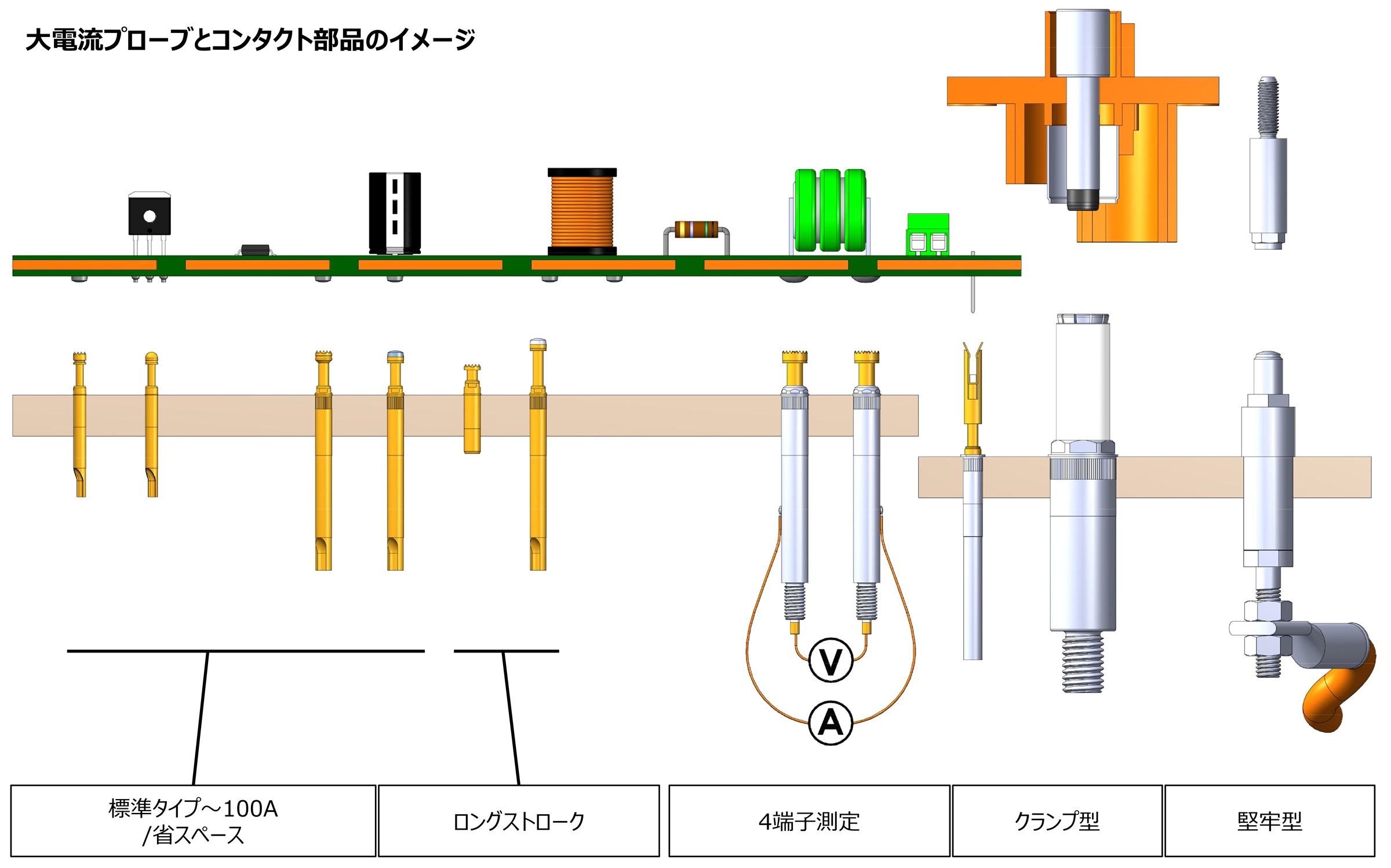

製品写真 / 構成例

大電流（高電流）プローブ

特長/スペック等

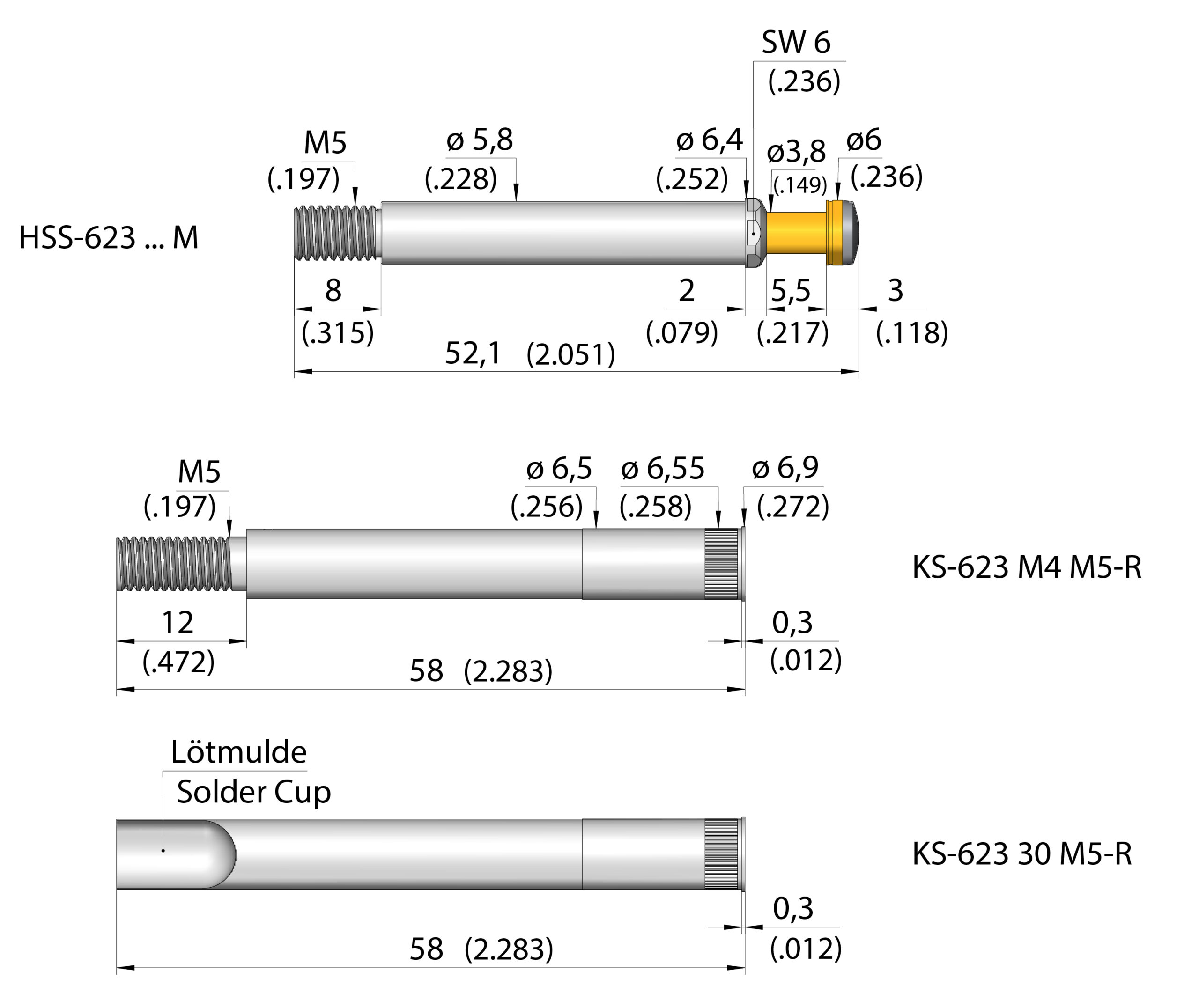

代表的な大電流プローブの一例：高電流プローブHSS-623



◆低接触抵抗・低内部抵抗設計により、大電流を安定して供給でき、

発熱や電圧降下を抑えます。



◆プローブ本体（HSS-623…M）はM5ネジ固定式で、

六角部（SW6）を使ってスパナで確実に締結・交換できます。



◆レセプタクル（KS-623シリーズ）はM5ネジ取付タイプとはんだカップタイプ

から選べ、装置構成に合わせた配線が可能です。



◆先端形状、先端径、バネ力、材質を幅広くそろえ、

端子・バスバー・電池タブなど多様なテストポイントに対応します。



◆繰り返し接触でも接触状態が変わりにくく、エージングや

フォーメーションなどの長時間・多数回検査で再現性の高い測定ができます。



◆標準品で定格電流20～400Aまでラインナップしており、用途に応じた最適な選定が可能です。

商品ラインナップ

Grid size / Series
(max.current)		 Standard high current
test probes
(press-in)		 Standard high current
test probes
(screw-in)		 Short-stroke and
long-stroke high
current test probes		 Dipole high current
probes (Kelvin
probes)		 High current clamps
(flat / round)		 Robust high current
probes (probes /
contact terminal)
≥2.54 mm
(≥100 Mil)		 HSS-118 (20 A) HSS-118 M (20 A) HSS-827 M (20 A) – – –
≥4.00 mm
(≥160 Mil)		 HSS-120 (30 A) HSS-120 M (30 A) HSS-520/M (30 A) VK-541 (10 A) KK-541 (20 A) –
≥5.08 mm
(≥200 Mil)		 HSS-150 (50 A) HSS-150 M (50 A) HSS-552 M (50 A)
HSS-150 H/MH (50 A)		 – – –
6.0 to 7.5 mm
(250 to 300 Mil)		 – HSS-621 M (75 A)
HSS-623 M (100 A)		 – HSS-624 M (100 A) HKF-617 (40 A)
HKR-694 (40 A)		 –
12.0 to 35.0 mm
(470 to 1400 Mil)		 – – – – HKR-612M (100 A)
HKR-672M (200 A)		 HSS-2259 (25 A) to
HSS-2532 (400 A)
カタログ
ダウンロード		 78/80/82 79/81/83/84-85 86-89 92-93 94-98 99

［プローブの説明］

※Standard high current test probe

標準で20～100Aの定格電流に対応しています。
ソケットへの取り付けは圧入、ねじ込みタイプがあります。

※Dipole high current probes (Kelvin probes)

4端子測定用の4線式プローブです。
抵抗値を正確に測定することができます。

※Short-stroke and long-stroke probe

スペースが限られている場合や、長いストロークを必要とする場合に
使用します。
例：2段階コンタクトなど

※High current clamps (round / flat)

プラグコネクタに見られるような平らなブレードピンや丸いポスト形状の端子、ボルトなどにも対応しています。

※International standard test probe

カラーのない大電流プローブです。
ソケットを使用して、高さを調整可能です。

※Robust high current probes

過酷な環境条件、横方向の力、または振動が発生する可能性がある場所で使用されます。

商品スペック一覧

高電流プローブ
（HSS）バージョン		 シリーズ ピッチ
（mm以上）		 推奨
ストローク
（mm）		 最大
ストローク
（mm）		 定格電流
（A）		 ばね圧（N） ソケット使用時の
取り付け高さ		 最小長さ
（mm）		 互換性のある
GKSシリーズ		 カタログダウンロード
min max min max
Standard high current
test probes
(press-in/screw-in)		 HSS-118 2.54 4 5.3 / 8 20 1.5 3 10.5 18.5 32.3 GKS-112 78
HSS-118 M 2.54 4 5.3 / 8 20 1.5 3 10.5 – 35.3 GKS-112 M 79
HSS-120 4 4 5.3 30 1.5 3 10.5 18.5 27.3 GKS-113 80
HSS-120 M 4 4 5.3 30 1.5 3 10.5 – 28.3 GKS-113 M 81
HSS-150 5.08 4.4 5.5 50 3 10 10.8 – 38.5 GKS-854 82
HSS-150 M 5.08 4.4 5.5 50 3 10 10.8 – 43.1 GKS-854 M 83
HSS-621 M 6.35 4.4 5.5 75 5 10 10.8 – 43.1 – 84
HSS-623 M 7.6 4.4 5.5 100 7 15 10.8 – 52.1 – 85
Short-stroke high
current test probes		 HSS-827 M 2.54 3.5 4.5 20 1.5 2.5 8.7 – 19.5 GKS-427 M 86
HSS-520 (M) 4 2.8 3.5 30 1.5 – 7.3 7.4 15.1 GKS-913/M 87
HSS-552 M 5.08 2 2.5 50 2 – 7.5 – 17.1 – 88
Long-stroke high
current test probes		 HSS-150H (MH) 5.08 7.4 8.5 50 3 10 13.8 – 46.1 – 89
International standard
test probes		 HSS-005 4.75 4.4 6.35 40 3 5 8.9 – 36.1 GKS-005 90
Dipole high current
test probes / 4-wire clamp		 HSS-624 M 7.6 4.4 5.5 100 9 – 10.8 – 61.8 – 92
VK-541 3.5 3.5 6.5 10 – – 19.1 – 53.5 – 93
High current clamps
(flat / round)		 HKF-617 5.5 4.4 5.5 20/40 10 – 27.9 – 57.9 – 94
KK-541 3.5 3.5 6.5 20 – – 16.35 16.55 34.35 – 95
HKR-612 M 10-12.5 4.4 5.5 35/35/100 10 20 29.5 – 57 – 96
HKR-672 M 18-22 4 5.5 200 20 – 33.5 34.7 72.7 – 97
HKR-694 5.5 4.4 5.5 15 10 – 26.2 – 56.2 – 98
Robust high current
test probes
(probe / contact terminal)		 HSS-2259 12 7 9.5 25 10 – 37.5 – 57.5 – 99
HSS-2513 16 7 10.5 35 12 – 52.5 – 79.5 – 99
HSS-2516 20 7 12 100 17 – 54.2 – 81.2 – 99
HSS-2526 30 7 11 200 58 – 53 – 90 – 99
HSS-2532 35 7 11 400 116 – 53 – 114 – 99
