大电流探针端子、汇流排触点

产品概要

大电流探针用于与端子、触点、母排（Busbar）等电子元件接触并通入大电流，从而进行电气性能测试。

该类探针采用低内阻设计，能够实现精确的信号传输与测量，
并提供额定电流范围在20A至400A之间的标准产品系列。

此外，我们还根据不同的测试点需求，提供多种针头形状、针头直径、弹簧压力及材质规格的探针。
通过选用最合适的探针规格，可确保实现具有良好重复性且可靠的接触连接。

应用示例：老化测试、Burn-in（预烧）测试、化成测试、DCIR（直流内阻）测量测试。

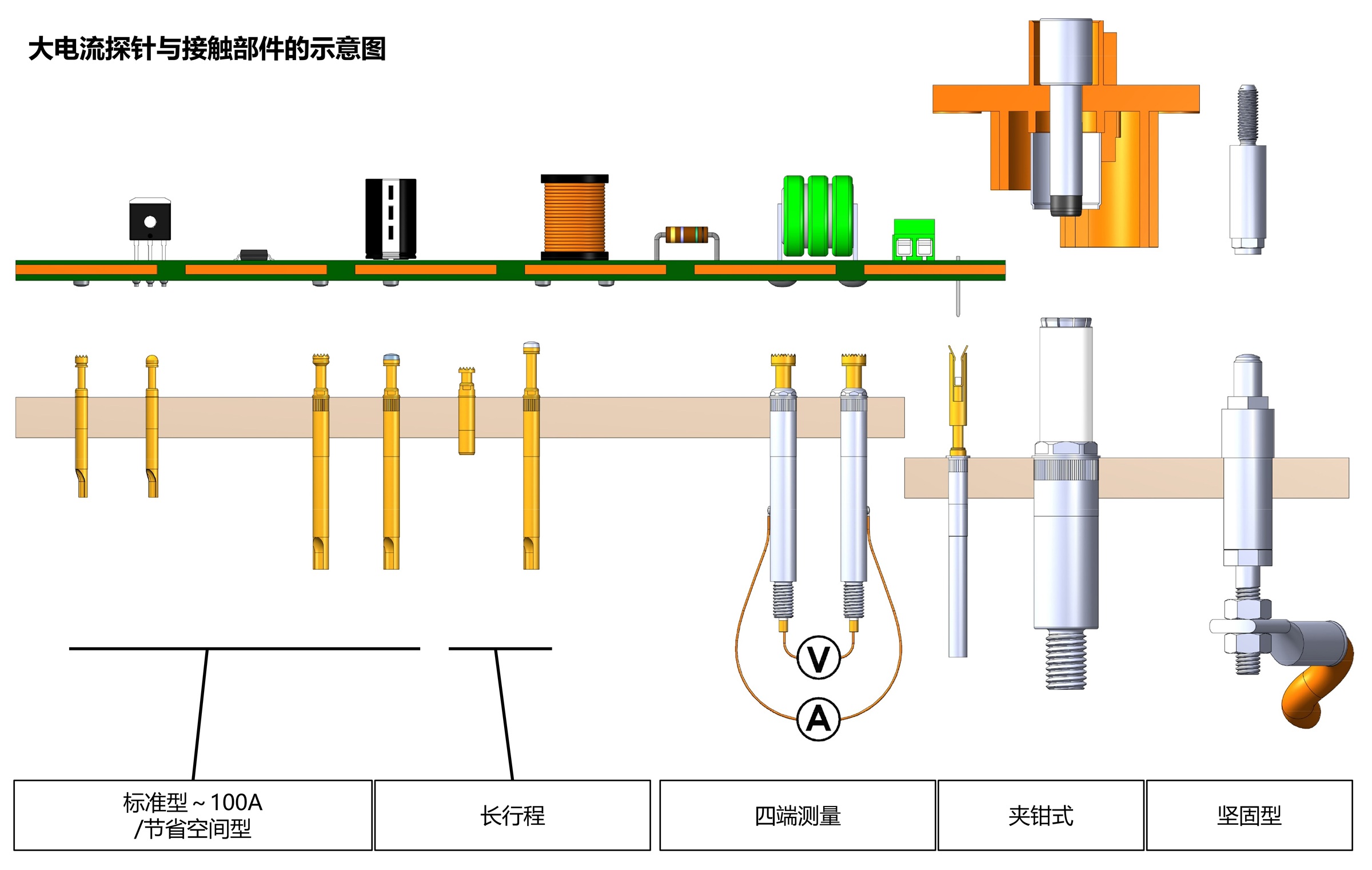

产品照片/构成示例

大电流探针

特点/规格等

典型的大电流探针示例：大电流探针 HSS-623



◆ 采用低接触电阻与低内部电阻设计，能够稳定传输大电流，

并有效抑制发热及电压降。

◆ 探针主体（HSS-623…M）采用M5螺纹固定方式，

利用六角部位（SW6）配合扳手即可牢固安装或更换。



◆ 插座（KS-623系列）提供M5螺纹安装型与焊接杯型两种选择，

可根据设备配置灵活进行布线。



◆ 提供多种针尖形状、针尖直径、弹簧压力及材质规格，

适用于端子、汇流排（Busbar）、电池极耳等多种测试点。



◆ 即使反复接触，接触状态依然稳定，

在老化（Aging）或化成（Formation）等长时间、高频次的测试中，能确保测量结果的高度可重复性。



◆ 标准产品涵盖20A至400A的额定电流范围，

可根据具体用途选择最合适的型号。

产品系列

Grid size / Series
(max.current)		 Standard high current
test probes
(press-in)		 Standard high current
test probes
(screw-in)		 Short-stroke and
long-stroke high
current test probes		 Dipole high current
probes (Kelvin
probes)		 High current clamps
(flat / round)		 Robust high current
probes (probes /
contact terminal)
≥2.54 mm
(≥100 Mil)		 HSS-118 (20 A) HSS-118 M (20 A) HSS-827 M (20 A) – – –
≥4.00 mm
(≥160 Mil)		 HSS-120 (30 A) HSS-120 M (30 A) HSS-520/M (30 A) VK-541 (10 A) KK-541 (20 A) –
≥5.08 mm
(≥200 Mil)		 HSS-150 (50 A) HSS-150 M (50 A) HSS-552 M (50 A)
HSS-150 H/MH (50 A)		 – – –
6.0 to 7.5 mm
(250 to 300 Mil)		 – HSS-621 M (75 A)
HSS-623 M (100 A)		 – HSS-624 M (100 A) HKF-617 (40 A)
HKR-694 (40 A)		 –
12.0 to 35.0 mm
(470 to 1400 Mil)		 – – – – HKR-612M (100 A)
HKR-672M (200 A)		 HSS-2259 (25 A) to
HSS-2532 (400 A)
产品目录
下载		 78/80/82 79/81/83/84-85 86-89 92-93 94-98 99

［探针说明］

※Standard high current test probe

标准可对应20～100A的额定电流。
安装到插座的方式有压入式和螺纹旋入式两种。

※Dipole high current probes (Kelvin probes)

用于四端子测量的四线式探针。
可以精确测量电阻值。

※Short-stroke and long-stroke probe

用于空间受限或需要较长行程的场合。
例如：两段式接触等。

※High current clamps (round / flat)

也可对应插头连接器上常见的扁平刀片式引脚、圆柱形端子
以及螺栓等。

※International standard test probe

不带定位环的大电流探针。
可使用插座调节高度。

※Robust high current probes

适用于可能出现严苛环境条件、横向作用力或振动的场合。

产品规格一览

大电流探针
（HSS）型式		 系列 间距
（mm以上）		 推荐
行程
（mm）		 最大
行程
（mm）		 额定电流
（A）		 弹簧压力（N） 使用插座时的
安装高度（mm）		 最小长度
（mm）		 兼容的
GKS系列		 产品目录下载
min max min max
Standard high current
test probes
(press-in/screw-in)		 HSS-118 2.54 4 5.3 / 8 20 1.5 3 10.5 18.5 32.3 GKS-112 78
HSS-118 M 2.54 4 5.3 / 8 20 1.5 3 10.5 – 35.3 GKS-112 M 79
HSS-120 4 4 5.3 30 1.5 3 10.5 18.5 27.3 GKS-113 80
HSS-120 M 4 4 5.3 30 1.5 3 10.5 – 28.3 GKS-113 M 81
HSS-150 5.08 4.4 5.5 50 3 10 10.8 – 38.5 GKS-854 82
HSS-150 M 5.08 4.4 5.5 50 3 10 10.8 – 43.1 GKS-854 M 83
HSS-621 M 6.35 4.4 5.5 75 5 10 10.8 – 43.1 – 84
HSS-623 M 7.6 4.4 5.5 100 7 15 10.8 – 52.1 – 85
Short-stroke high
current test probes		 HSS-827 M 2.54 3.5 4.5 20 1.5 2.5 8.7 – 19.5 GKS-427 M 86
HSS-520 (M) 4 2.8 3.5 30 1.5 – 7.3 7.4 15.1 GKS-913/M 87
HSS-552 M 5.08 2 2.5 50 2 – 7.5 – 17.1 – 88
Long-stroke high
current test probes		 HSS-150H (MH) 5.08 7.4 8.5 50 3 10 13.8 – 46.1 – 89
International standard
test probes		 HSS-005 4.75 4.4 6.35 40 3 5 8.9 – 36.1 GKS-005 90
Dipole high current
test probes / 4-wire clamp		 HSS-624 M 7.6 4.4 5.5 100 9 – 10.8 – 61.8 – 92
VK-541 3.5 3.5 6.5 10 – – 19.1 – 53.5 – 93
High current clamps
(flat / round)		 HKF-617 5.5 4.4 5.5 20/40 10 – 27.9 – 57.9 – 94
KK-541 3.5 3.5 6.5 20 – – 16.35 16.55 34.35 – 95
HKR-612 M 10-12.5 4.4 5.5 35/35/100 10 20 29.5 – 57 – 96
HKR-672 M 18-22 4 5.5 200 20 – 33.5 34.7 72.7 – 97
HKR-694 5.5 4.4 5.5 15 10 – 26.2 – 56.2 – 98
Robust high current
test probes
(probe / contact terminal)		 HSS-2259 12 7 9.5 25 10 – 37.5 – 57.5 – 99
HSS-2513 16 7 10.5 35 12 – 52.5 – 79.5 – 99
HSS-2516 20 7 12 100 17 – 54.2 – 81.2 – 99
HSS-2526 30 7 11 200 58 – 53 – 90 – 99
HSS-2532 35 7 11 400 116 – 53 – 114 – 99
